环形变压器上的CH5.08端子如何区分？

返回列表来源：圣元变压器发布日期：2017-03-31 17:56 | 分享加入收藏关注：-

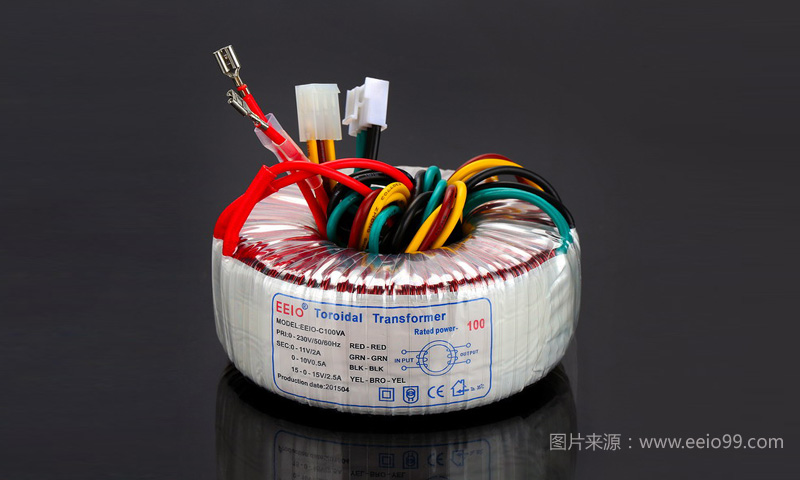

说起环形变压器上的CH5.08接线端子，可能很多人会和CH3.96端子混淆不清，其实这两种端子并没有多大的区别，更多的是相同点。

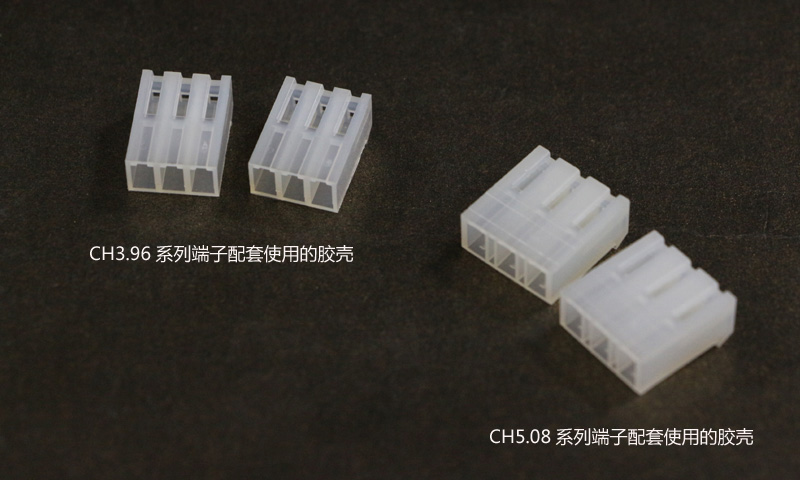

CH5.08与CH3.96系列端子的金属端子完全相同(类似“V”形，与挂钩相似)，其区别在于端子所配套使用的胶壳中心孔距不同。看下面这张图片更一目了然：CH3.96系列端子所配套使用的胶壳中心孔距为3.96mm，而CH5.08系列端子则是5.08mm，脚距更大。

再者，CH5.08系列端子其脚与脚之间的安全距离较宽，一般不采用空位方式接线。

其他的点与CH3.96系列端子相比并没有区别：所配套使用的胶壳颜色都是呈半透明色，端子耐流大小同样是控制在4A-6A以内，所卡引线尾端剥皮长度同为5-6mm。

同样的CH5.08系列端子其规格从2P至20P，在变压器上常见有2P、3P、4P(P也可用Y来表示)。
