环型变压器上也会经常使用TB系列接线端子，不管是在接线时亦或是变压器工作状况出现异常时只需要通过TB端子上的螺丝将变压器的引线轻松地固定住或松开，操作简单易懂，也可以节约时间。

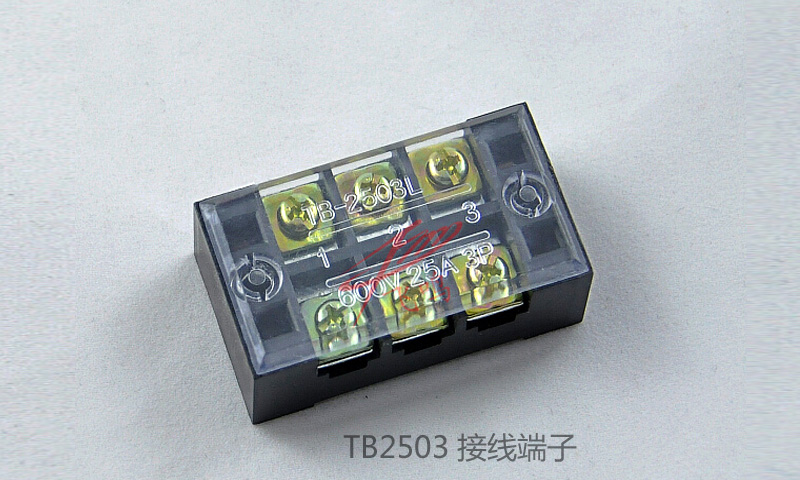

TB端子适用于配电箱等电器设备内，同样也是为了达到方便接线的效果。一般常用的有TB1503、TB1504、TB2503、TB2504等等，TB指代号，表示一个系列，该端子允许通过的额定最大电压均为600V，另外端子的选用是根据变压器的电流大小和引线来决定。例如上图中的TB2503端子表示该端子所能通过的电流为25A，极数为3(通俗点来说就是端子上每一排有3个螺丝)，引线最大可接美规14号引线(14号美规引线耐流20A，12号美规引线耐流30A)。

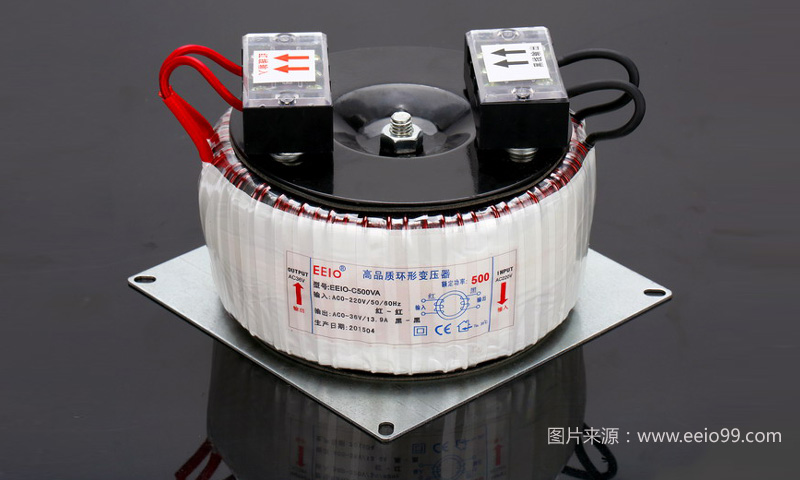

细心的人会发现TB端子上有一个透明的防护罩，上面贴有标识注明变压器的输入、输出端及引线颜色，这样的话可减少接错线的可能，一定程度上提高了变压器使用的安全性，此外在接好变压器引线时将防护罩固定在其上面，也能避免一不小心触电。
